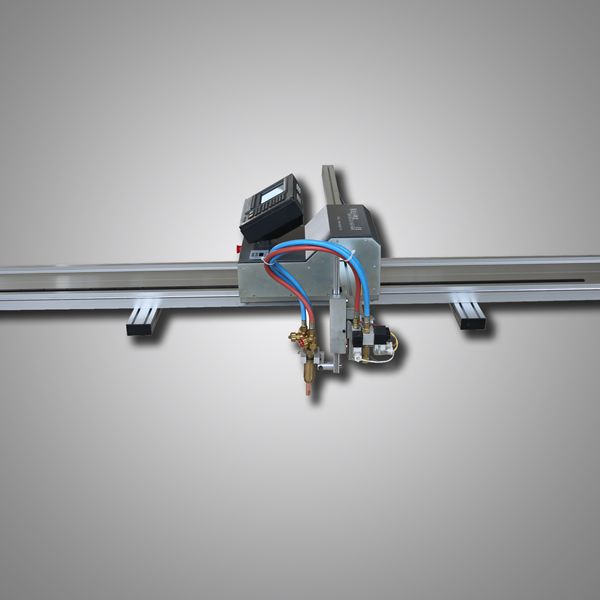

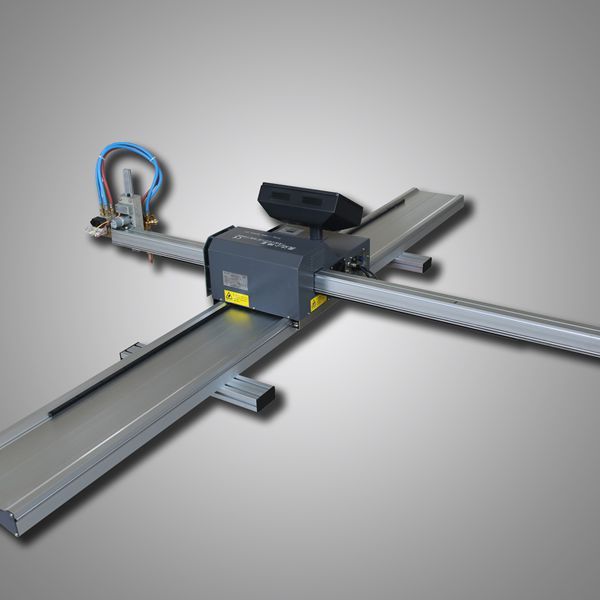

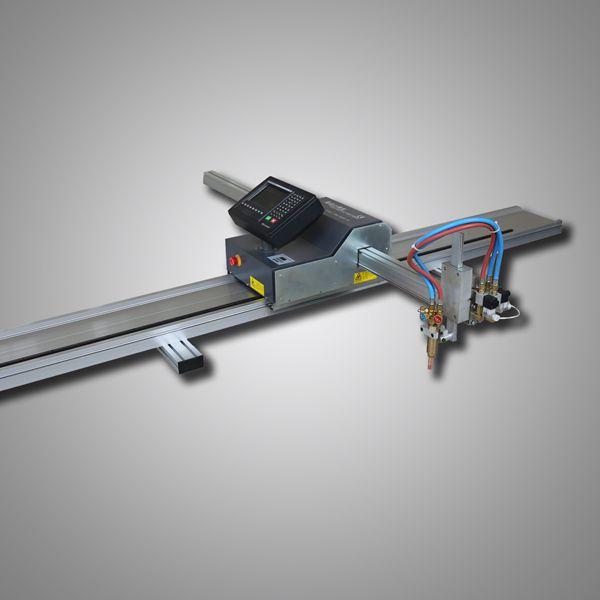

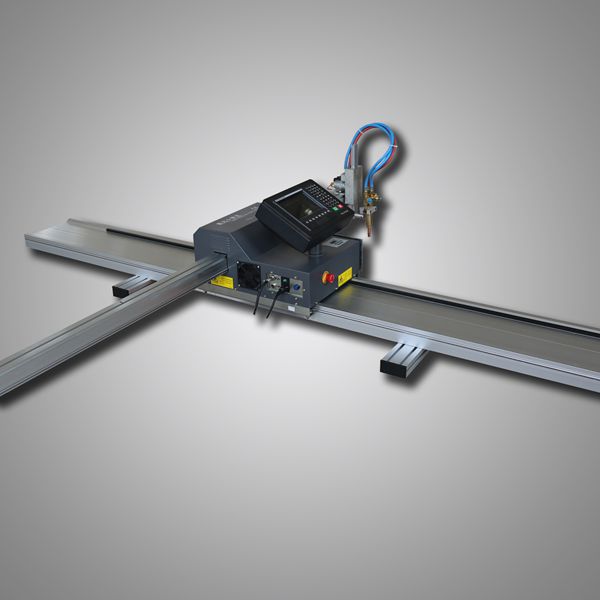

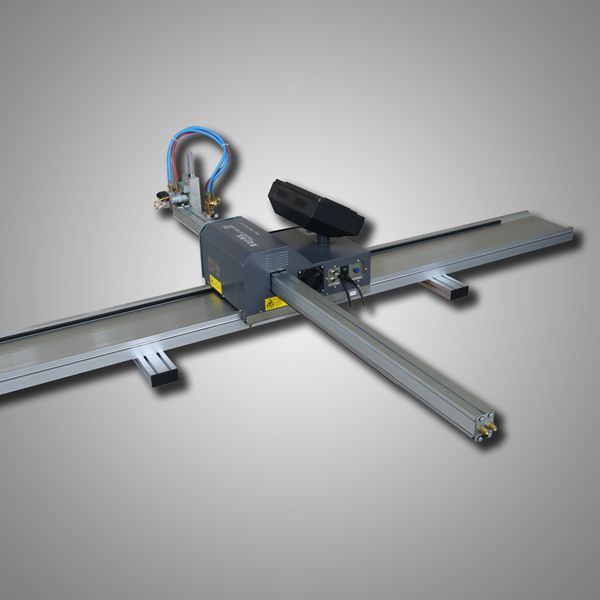

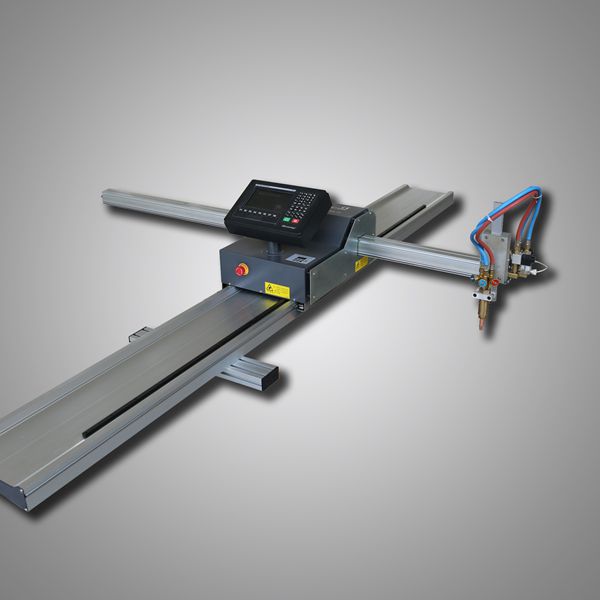

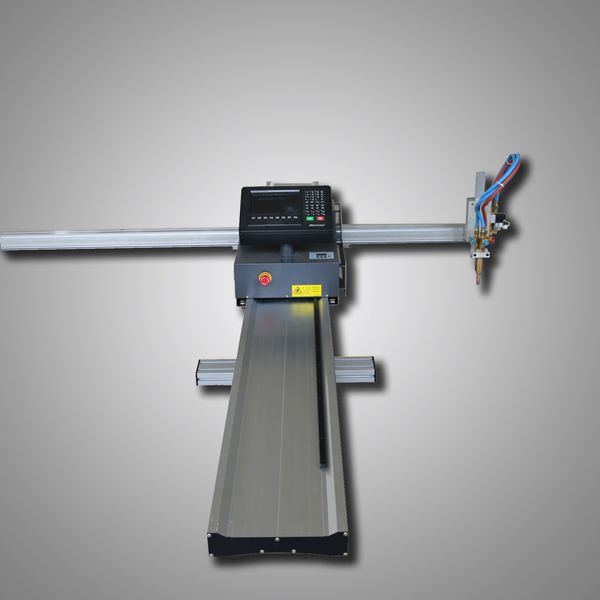

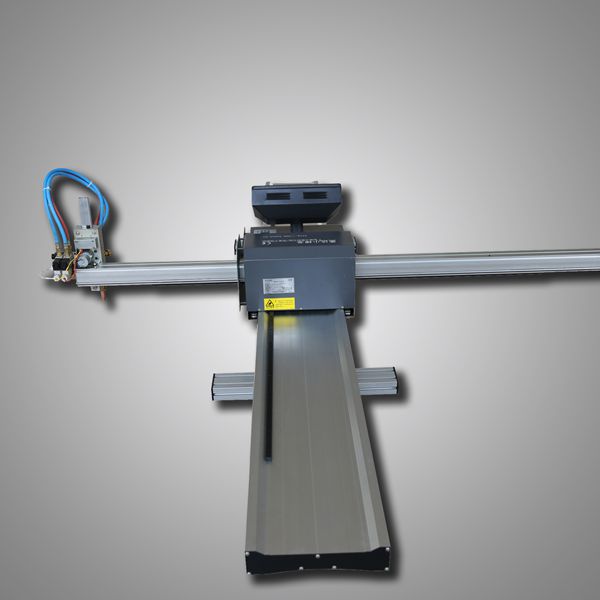

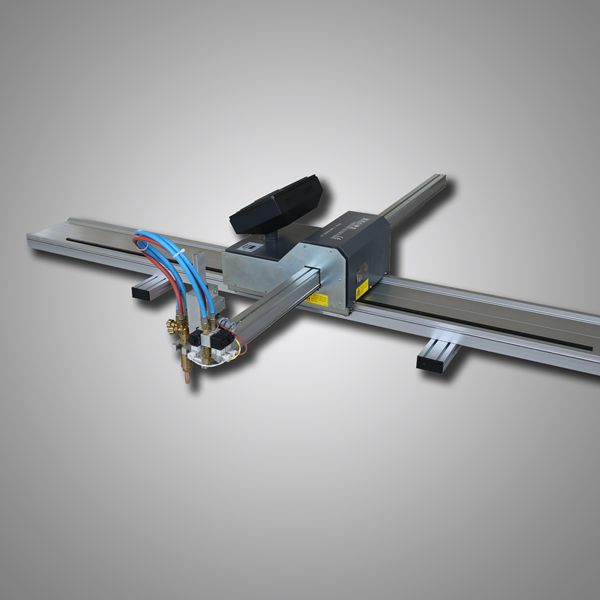

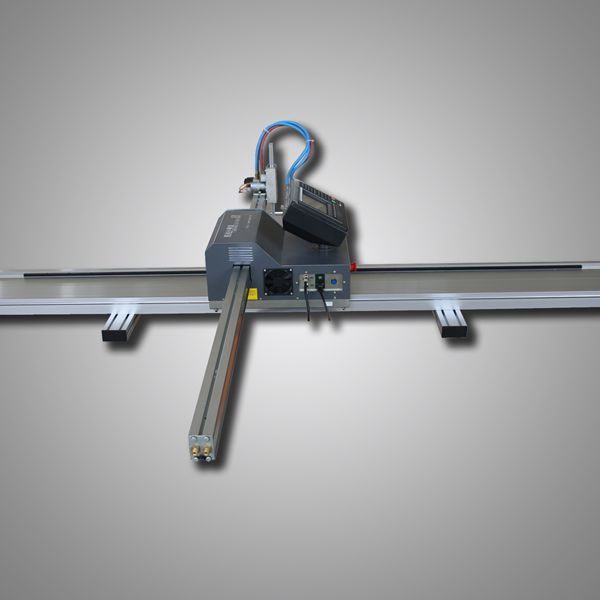

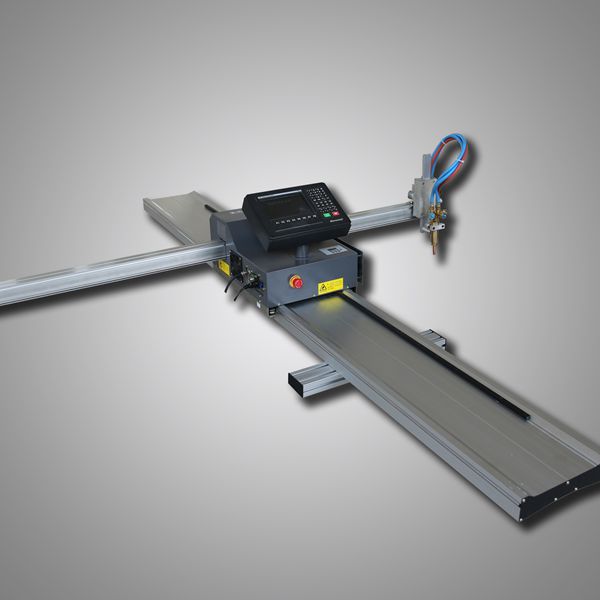

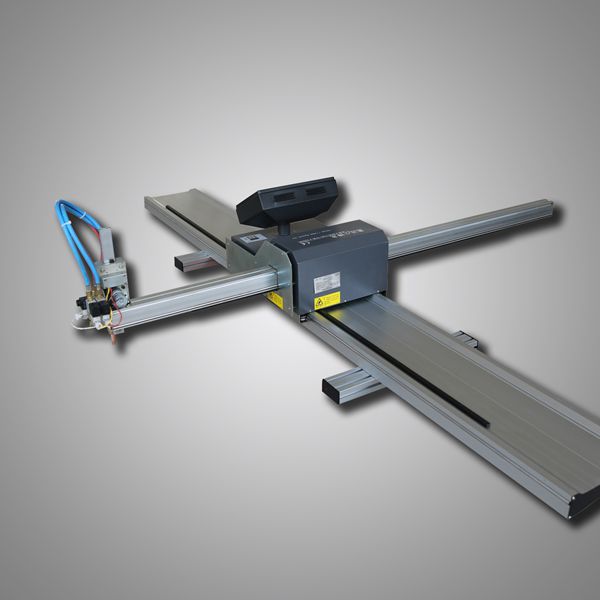

美達小神龍便攜式數控火焰等離子切割機
閃亮優點
◇ 獨特的外觀設計，彰顯小神龍便攜式數控切割機的“神龍”英雄本色，整體陽剛、大器
◇ 獨有的控制系統可90度旋轉操作設計，滿足不同客戶的操作喜好，更顯人性化
◇ 調高行程增加至160mm，調高固定加強和升降桿防跌落設計
◇ 更新的升降電機保護罩、電磁閥護板設計
◇ 主機隔熱護板和溫控散熱設計，主機需要冷卻時才啟動風扇
◇ 主機內部最新優化
基本概述
“美達小神龍”新型便攜式數控火焰/等離子切割機，是我公司集6年便攜式數控切割機行業設計生產經驗，在廣受用戶好評的“美達小蜜蜂”、“美達大蜜蜂”、“美達藍精靈”數控切割機的基礎上，隆重推出的新一代數控切割機，承續公司全系列便攜式數控切割機的全部優秀功能，改進和保持了原有操作習慣，并在多方面做出了重大的改進和提高。
“美達小神龍”便攜式數控火焰等離子切割機是市面上迄今為止配置最高，功能最全，穩定性最好的便攜式數控切割機，是“美達小蜜蜂”的高級版本，其完全高于“美達小蜜蜂”的功能和配置，在全面做好系統的可靠性和穩定性的同時，性能價格比尤為突出。
“美達小神龍”與大型龍門切割機一樣，可以切割由直線和圓孤構成的任意平面形狀零件，圖形動靜態顯示，直觀易學，可直接在機器上編程，也可在電腦上繪制或利用現成的CAD文件通過隨機附贈的軟件直接轉換為G代碼程序文件，通過U盤傳輸到機器里，實現切割。
● 機箱采用全鋼防磁結構，排除各種磁電干擾，保證數控系統可靠穩定運行；
● 高細分步進電機驅動，運行平穩，噪音低，精度高；
● 電子離合器功能，方便手動快速定位；
● 內部預留等離子弧壓調高接口，兼容各型等離子切割機，弧壓自動跟蹤THC(選配)，精確實用；
● 整體式高強度一體化鋁合金導軌，結構設計獨特，保證了整個系統的運行精度，并取得專利：200720011857.9。
系統特性
★ ARM+DSP完美結合：工業嵌入式ARM核心保證了系統的低功耗、高性能、高抗干擾性的運行工作。DSP插補器確保了圓弧直接插補和線段內的直接升降速；
★ 自然慣性運動性能：先進的平面內恒線速度運動算法和軸向速度分量連續算法，徹底地解決了切割機做折線運動所產生的振動，確保機械系統運行平穩，并解決了切割拐點區域切割不穩定問題；
★ 全新的類視窗界面：7英寸高分辨率真彩液晶屏，類視窗的顯示風格，確保新系統有著豐富多彩界面，給用戶帶來全新的視覺感受；
★ 先進的生產工藝：開創性的結構設計，使我們可以全部采用AMT(Advanced Manufacturing Technology先進制造技術)生產工藝，無內部接插連接，抗振性好，硬件結構穩定；
★ 全新的外觀設計：全新的精細模具，媲美國際一流數控系統的外觀設計，使我們的產品有著美觀、大方、布局合理、操作舒適的特點；
★ 親和的幫助系統：更加全面細致的幫助功能，以及每個界面的在線幫助功能，使用戶無需說明書，也可輕松、自如、方便地操作切割機系統。
技術指標
★ 聯動軸數：2軸，可以擴展為4軸；
★ 最高速度：12000mm/min
★ 控制精度：0.001mm
★ 存儲空間：64M～256M程序存儲容量，支持外置U盤，加工程序不受容量限制；
★ 標準ISO-G代碼，支持手工編程；
★ 顯示分辨率：800×480，32位真彩；
★ 工作溫度：0℃ ～ 55℃。
技術參數
型號規格
HC-0510
HC-0715
HC-1020
HC-1225
HC-1530
HC-1630
輸入電源
AC 220±10%V 50/60Hz 180W
切割方式
氧氣/丙烷或乙炔；可配置等離子切割機
有效切割范圍(寬×長)(mm)
500×1000
750×1500
1000×2000
1250×2500
1500×3000
1600×3000
主機長×寬×高(mm)
462×366×280
導軌長×寬×厚(mm)
1500×273×60
2000×273×60
2500×273×60
3000×273×60
3500×273×60
3500×273×60
配置的軌枕數量
-
2
軌枕長×寬×厚(mm)
500×80×40
切割速度(mm/min)
50-2000(最大4000)
切割厚度(火焰)(mm)
5-150
切割厚度(等離子)(mm)
視客戶等離子電源而定
運行精度
±0.2mm/m
割槍和調高
火焰，電動調高(±60mm)
主機重量(kg)
19
燃氣壓力(Mpa)
最大0.1
氧氣壓力(Mpa)
最大0.7
適用燃氣種類
丙烷、乙炔
本產品在用戶無特殊要求時，標配丙烷割嘴。
