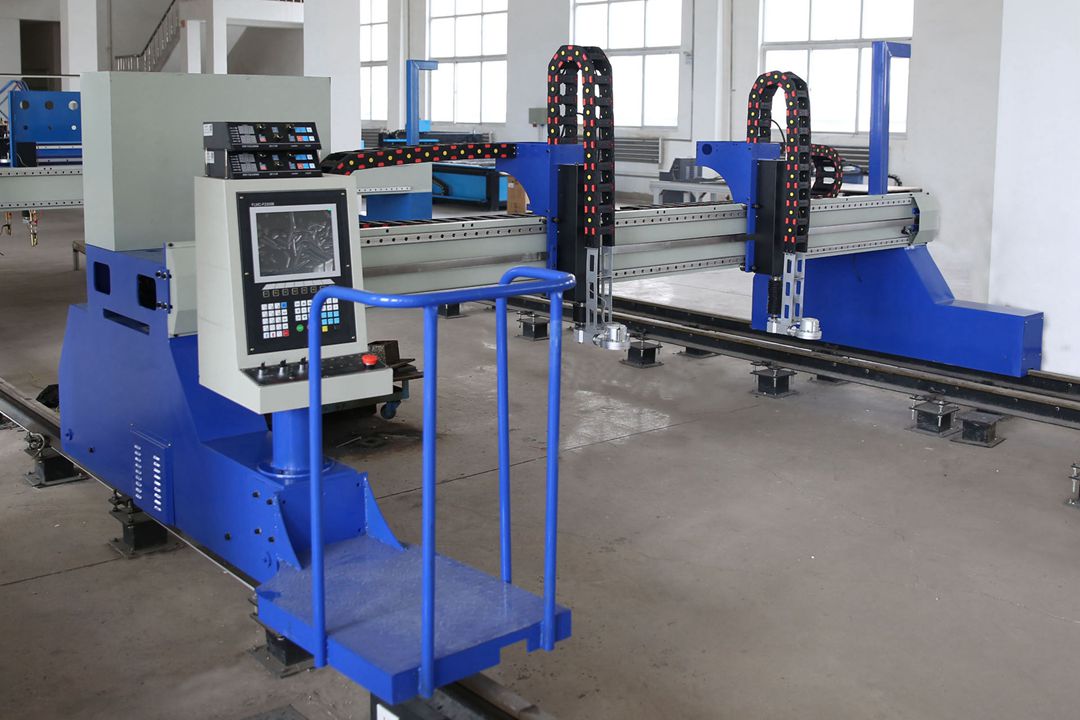

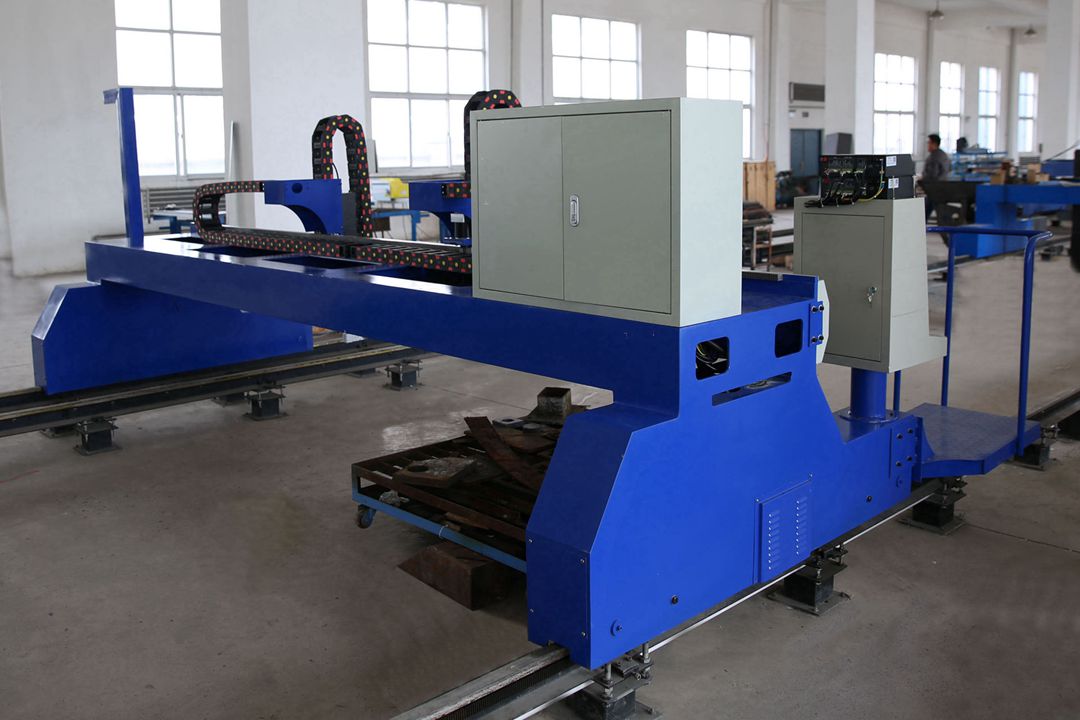

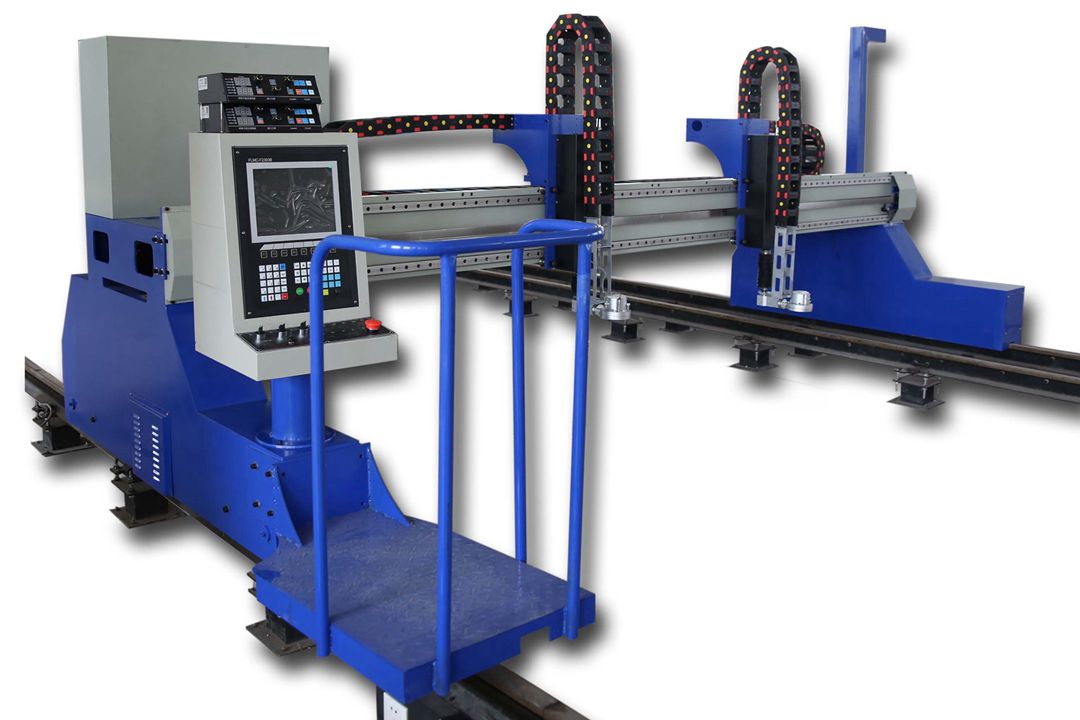

美達HCG-EB系列重型龍門數控切割機
基本概述
“美達大龍門”數控火焰等離子切割機，可以切割由直線和圓弧構成的任意平面形狀零件，圖形動靜態顯示，直觀易學，可直接在機器上編程，也可在電腦上繪制或利用現成的CAD文件通過隨機附贈的軟件直接轉換為G代碼程序文件，通過U盤傳輸到機器里，實現切割。
“美達大龍門”是一種高效率、高精度、低勞動強度的數控切割設備，廣泛適用于各種機械制造業中金屬板材的下料切割工序，可以對碳鋼、不銹鋼、鋁及其他有色金屬板材進行切割 ，切割方式為火焰或空氣等離子，具有自動化程度高、操作維護方便、可靠性好等特點。
● 橫梁采用箱形梁焊接結構，兩側端架采用優化的焊接結構，焊接成型后，經過時效處理，消除機械應力。該結構剛性好，不易變形，且所有裝配面都經過精密加工而成；機架外跨式端架結構，端架內機械電氣件易于維護，缺點是占用了有效切割寬度，同等軌距時，切割寬度小。
● 割炬升降體連接的線纜拖掛，采用拖鏈式，以保證氣管、電纜等得以良好的保護；
● 橫梁升降體的橫向移動采用一主多從的移動方式，可以安裝多個升降體，每個升降體均帶有割炬及割炬的升降機構；
● 橫梁背面可安裝多個直條割炬；
● 縱向采用雙邊驅動方式，裝配有高精度齒條的P24或P43型軌道，其工作端面采用磨削工藝，保證了機器運行平穩及精準；
系統基本特點
◇ 顯示屏：10.4寸1024*768高分辨彩色液晶屏；
◇ CPU：工業級ARM9芯片；
◇ 文件存儲：電子存儲盤256M；內存：64M；
◇ 外部接口：USB；
◇ 鍵盤：PCB貼膜鍵盤，PS2接口；
◇ 機箱：全鋼結構完全屏蔽，防電磁輻射、抗干擾、防靜電；
◇ 多達45種常用圖形庫；
◇ 圖形比例、旋轉、鏡像、矩陣排列、交錯排列、重復排列；
◇ 根據鋼板厚度，在轉角處可自動限速，有效防止過燒；
◇ 可自定義坐標系，支持兩維坐標的所有八種可能；
◇ 參數備份和在線升級；
◇ 支持邊緣切割、偏移切割；
◇ 具有斷電、斷點保護記憶功能；
◇ 動/靜態加工圖形顯示，圖形放大/縮小，放大狀態下動態跟蹤切割點；
◇ 全中文/英文菜單系統，中英文一鍵切換。
系統技術指標
1. 控制軸數：2軸聯動；
2. 坐標范圍：± 99999.99mm；
3. 最大脈沖頻率：200KHz；最高運行速度：15米/分鐘；
4. 最大程序行數：1萬行；
5. 最大單個程序：1M；
6. 用戶程序空間：512M；
7. 時間類分辨率：10ms；
8. 系統工作環境：溫度-10℃至+60℃；相對濕度0-95%無凝結。
基本特點
|
型號規格 |
HCG-EB4006-1F/P |
HCG-EB4506-1F/P |
HCG-EB5006-1F/P |
HCG-EB5506-1F/P |
HCG-EB6006-1F/P |
|
輸入電源 |
AC 220V±10%/50/60Hz/0.5-1KW |
||||
|
切割方式 |
氧氣/丙烷或乙炔；可配置等離子切割機 |
||||
|
軌道間距mm |
4000 |
4500 |
5000 |
5500 |
6000 |
|
軌道長度mm |
6000 |
||||
|
有效切割范圍mm |
3300×4600 |
3800×4600 |
4300×4600 |
4800×4600 |
5300×4600 |
|
割炬升降高度mm |
≤200 |
||||
|
割炬及數量 |
火焰或等離子，1個；每增加1個割炬，有效切割寬度減少200mm |
||||
|
切割厚度mm |
5-150(氧氣+丙烷或乙炔)；等離子切割視電源不同而定 |
||||
|
空行程速度mm/min |
0-4000 |
||||
|
切割速度mm/min |
20-2000 |
||||
|
驅動 |
機架驅動(Y)：交流伺服電機+行星減速機(雙邊) |
||||
|
橫梁驅動(X)：交流伺服電機+行星減速機 |
|||||
|
數控系統 |
FL2500B/10.4英寸LCD |
||||
|
其他配置 |
橫梁升降體氣管電纜拖鏈、供氣閥組、帶回火防止器的180割炬總成、丙烷割嘴1、2、3號 |
||||
|
套料軟件 |
HyCAM 2.0或FastCAM 5.10 |
||||
|
導軌基礎、切割料架 |
廠家提供圖紙，客戶制作 |
||||
選配
|
項目 |
說明 |
|
增加割炬 |
橫梁配置2個以上割炬時，需加鋼帶連接 |
|
等離子弧壓自動調高 |
帶初始定位和防碰撞 |
|
火焰電容自動調高 |
Heavth |
|
火焰點火器 |
帶回火防止器 |
|
直條割炬 |
數量N |
|
增加軌道長度 |
2m/根（可選43Kg或24Kg） |
|
交流伺服驅動 |
合資/進口 |
本產品在用戶無特殊要求時，標配丙烷割嘴。
