說明

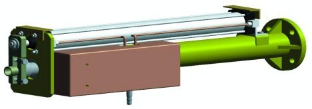

點火系統由組成高能防爆點火裝置、氣動防爆推進裝置、點火長明燈、點火速斷閥、火焰檢測器、冷卻風系統、點火防爆控制柜等組成。

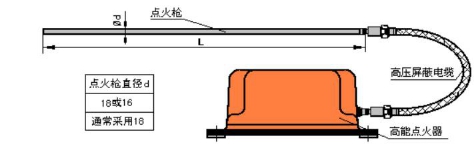

高能點火裝置主要由高能防爆點火器NIE-6B、高能防爆半導體點火槍 NIG-1、高壓屏蔽電纜NIL-6000三部分組成。

高能防爆點火裝置的工作原理是：交流工頻220VAC，通過升壓整流變換成直流脈沖電壓，對貯能電容器充電。當電容器上電壓升至放電管擊穿電壓時，放電電流經放電管、扼流圈、屏蔽電纜直至在半導體電嘴間隙形成高能電弧火花。當點火器停止工作時，電容器上的剩余電荷通過泄放電阻接地。

高能點火器的外殼為金屬外殼，外表平整美觀，密封性好，防爆等級達到 BT4。點火器可連續打火長達5個小時。其放電電壓低、點火能量大，單次點火能量為6焦耳，火花頻率為10～15次/秒。具有極強的適應環境的能力，工作溫度范圍為-30℃～85℃，相對濕度<95%即可。

點火槍的放電電壓低，起弧電壓<1000V。半導體電嘴的使用壽命長，可打火20萬次。點火槍頭與槍體用優質不銹鋼制成，可耐較高溫度不被燒毀。在低于1000℃環境中可長期使用，短時間可耐1400℃的高溫。點火槍中心電路阻值<0.05Ω，抗電強度為DC8000V。點火槍的長度根據具體工程而定，滿足燃燒器點火的需要為準。

高壓點火屏蔽電纜用于將點火器輸出的電流送至點火槍半導體電嘴上放電。電纜兩端接頭用特制不銹鋼制成，與點火器輸出口和點火槍底部連接緊密，其中心電路阻值<0.02Ω，保證較大電流工作時的安全可靠。電纜主體部分有金屬軟管保護，抗電強度為DC4000V，，最小彎曲半徑為64mm。點火電纜工作環境溫度為-30℃～110℃。長度能滿足點火槍進退及安裝位置的需求等。

工程業績

山東堯舜熱能科技有限公司
50T/H三廢爐天然氣點火系統

太原鍋爐集團電力工程有限公司
130T/H燃煤注汽鍋爐成套設備天然氣點火系統

山西藍天環保設備有限公司
床下點火系統

河北中煤旭陽焦化有限公司
粗苯管式爐自動點火系統

內蒙古慶華騰格里精細化工分公司
循環流化床鍋爐點火系統
